Genel bakış

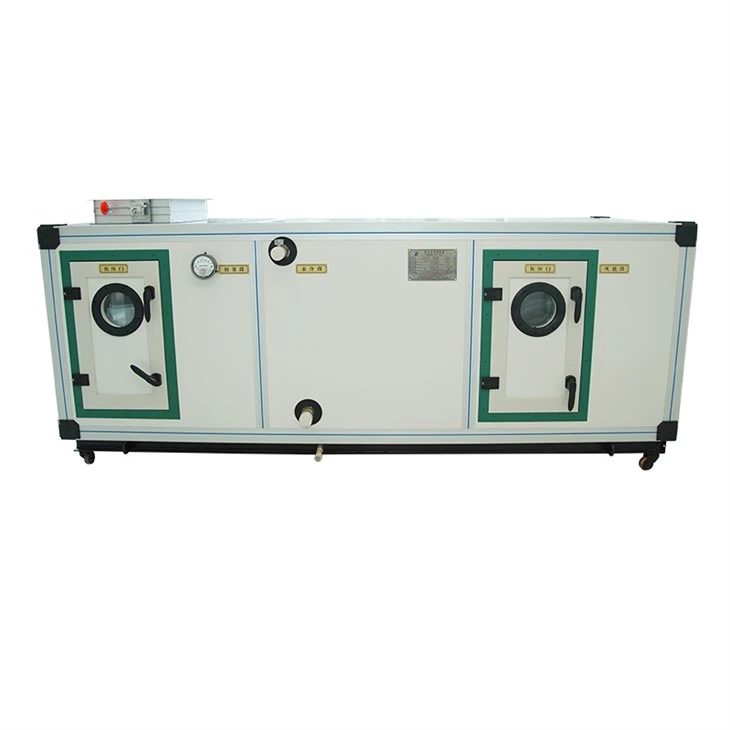

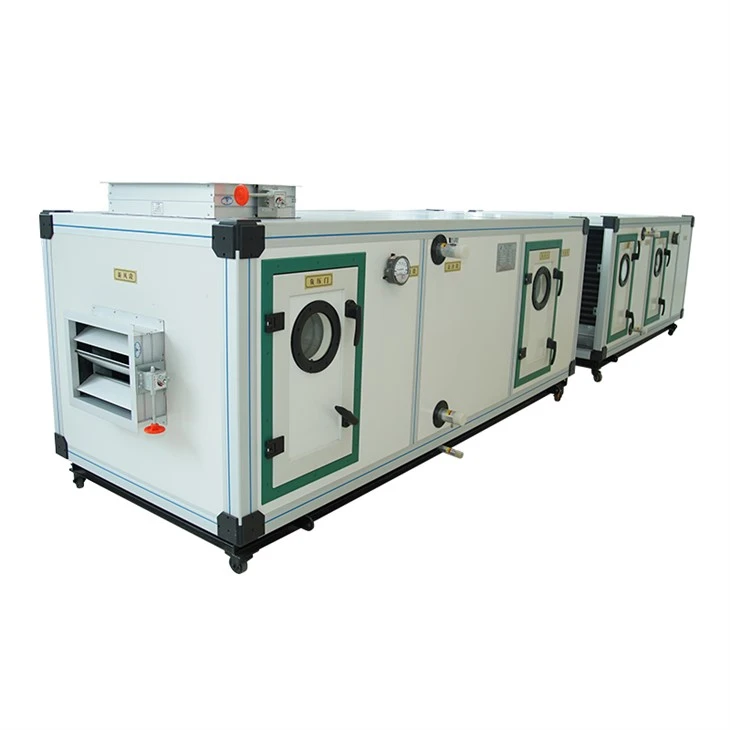

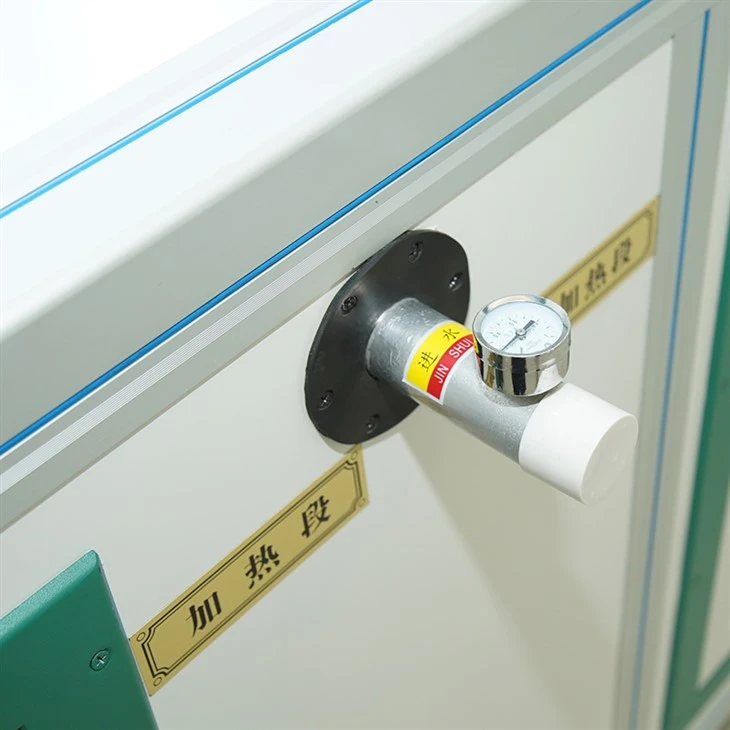

A DX Hava İşleyicisisoğutucu bazlı bir DX bobini kullanarak havayı soğutan (veya ısıtan) bir HVAC sistemi bileşenidir. Soğutulmuş bir su döngüsüne dayanan su soğutmalı sistemlerin aksine, bir DX hava işleyicisi doğrudan soğutucu akışı kullanır, bu da onu küçük ila orta derecede soğutma yükleri için kompakt ve uygun maliyetli bir çözüm haline getirir.
Parametre
Soğutma, su hacmi, su direnci
Soğutma Koşulları: Giriş Hava Kuru Ampul Sıcaklığı 27 Derece, Islak Ampul Sıcaklığı 19.5 Derece, Giriş Su Sıcaklığı 7 Derece, Çıkış Su Sıcaklığı 12 Derece
|
Model |
İki sıra boru |
Dört sıra boru |
altı sıralı boru |
sekiz sıralı boru |
||||||||
|
soğutma(KW |
Su hacmi(m³/h) |
Su direnci (KPA) |
soğutma(KW) |
Su hacmi (m h) |
Su direnci (KPA) |
soğutma(KW) |
Su hacmi (m³/h) |
Su direnci (KPA) |
soğutma (KW |
Su hacmi (m³/h) |
Su direnci(KPA) |
|
|
Zk -05 |
18.8 |
3.23 |
10.1 |
29.4 |
5.01 |
9.76 |
37.8 |
6.49 |
16.99 |
45.7 |
7.85 |
10.44 |
|
Zk -10 |
34.7 |
5.89 |
10.5 |
58.6 |
10.35 |
11.65 |
75.4 |
12.96 |
10.08 |
91.2 |
15.70 |
12.82 |
|
Zk -15 |
53.4 |
9.16 |
9.8 |
87.9 |
15.08 |
7.21 |
113.1 |
19.5 |
12.11 |
136.8 |
23.52 |
15.12 |
|
Zk -20 |
70.6 |
12.14 |
9.8 |
117.3 |
20.16 |
8.25 |
150.8 |
26.21 |
14.07 |
182.4 |
31.96 |
17.48 |
|
Zk -25 |
92.9 |
15.83 |
11.6 |
146.1 |
25.12 |
10.24 |
188.1 |
33.90 |
11.77 |
227.5 |
39.11 |
14.76 |
|
Zk -30 |
113.6 |
19.2 |
11.8 |
175.2 |
30.12 |
11.16 |
225.6 |
38.90 |
13.10 |
273.4 |
47.00 |
16.28 |
|
Zk -40 |
144.4 |
24.82 |
12.4 |
232.8 |
40.03 |
12.93 |
300.2 |
51.61 |
15.73 |
362.2 |
62.27 |
19.20 |
|
Zk -50 |
180.5 |
30.61 |
10.4 |
292.3 |
50.25 |
7.47 |
375.3 |
64.52 |
17.00 |
435.80 |
74.93 |
15.70 |
|
Zk -60 |
216.6 |
37.24 |
9.4 |
349.2 |
60.04 |
7.47 |
450.3 |
77.42 |
17.00 |
544.80 |
93.67 |
15.70 |
|
Zk -80 |
287.2 |
49.1 |
9.1 |
464.6 |
79.88 |
8.5 |
598.4 |
102.89 |
19.5 |
724.8 |
124.62 |
17.9 |
|
Zk -100 |
357.0 |
61.38 |
9.5 |
578.2 |
99.41 |
8.5 |
746.5 |
128.35 |
19.5 |
904.2 |
155.46 |
17.9 |
|
Zk -120 |
428.4 |
73.65 |
9.5 |
693.6 |
118.91 |
8.5 |
895.2 |
153.91 |
19.5 |
1084.8 |
186.51 |
17.9 |
|
Zk -160 |
591.2 |
101.65 |
11.2 |
921.6 |
158.48 |
10.3 |
1190.4 |
204.67 |
20.1 |
1443.2 |
255.93 |
32.4 |
|
Zk -200 |
740.1 |
127.25 |
12.8 |
1152.2 |
199.3 |
13.1 |
1488.1 |
255.86 |
26.4 |
1804.3 |
310.22 |
42.4 |
Not: Ünitenin performans parametreleri 2,5m/s'lik bir kafa rüzgarı hızında
Soğutma koşulu düzeltme faktörü
Farklı giriş havası ve su sıcaklıkları altında soğutma kapasitesi ve su akışı için düzeltme faktörü K1
|
hava sıcaklığı |
Su sıcaklığıderece |
|||||
|
Islak ampul Sıcaklık |
Kuru ampul Sıcaklık |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
17 |
19-27 |
0.83 |
0.76 |
0.67 |
0.62 |
0.57 |
|
18 |
20-30 |
0.94 |
1.85 |
0.76 |
0.68 |
0.58 |
|
19 |
21-31 |
1.07 |
0.97 |
0.88 |
0.79 |
0.71 |
|
19.5 |
21-33 |
1.15 |
1.06 |
1.00 |
0.86 |
0.78 |
|
20 |
22-33 |
1.20 |
1.10 |
1.03 |
0.90 |
0.81 |
|
21 |
23-36 |
1.34 |
1.24 |
1.14 |
1.03 |
0.93 |
|
22 |
24-39 |
1.48 |
1.38 |
1.28 |
1.18 |
1.07 |
|
23 |
25-42 |
1.63 |
1.53 |
1.43 |
1.32 |
1.22 |
|
24 |
26-45 |
1.79 |
1.69 |
1.59 |
1.47 |
1.36 |
|
25 |
27-48 |
1.75 |
1.64 |
1.53 |
||
|
26 |
28-48 |
1.92 |
1.81 |
1.70 |
||
|
27 |
29-48 |
2.09 |
1.98 |
1.87 |
||
|
28 |
30-50 |
2.26 |
2.16 |
2.05 |
||
|
29 |
31-52 |
2.40 |
2.32 |
2.2 |
||
Farklı giriş havası ve su sıcaklıkları altında soğutma kapasitesi ve su akışı için düzeltme faktörü K3
|
Kafa rüzgarı hızı |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
katsayı |
0.81 |
0.92 |
1.0 |
1.07 |
1.17 |
1.26 |
1.32 |
Farklı giriş havası ve su sıcaklıkları altında su direnci için düzeltme faktörü k2
|
hava sıcaklığı |
Su sıcaklığıderece |
|||||
|
Islak ampul Sıcaklık |
Kuru ampul Sıcaklık |
5/10 |
6/11 |
7/12 |
8/13 |
9/14 |
|
18 |
20-30 |
0.90 |
0.74 |
0.60 |
0.49 |
0.36 |
|
19 |
21-31 |
1.13 |
0.95 |
0.77 |
0.65 |
0.54 |
|
19.5 |
21-33 |
1.35 |
1.15 |
1.00 |
0.78 |
0.63 |
|
20 |
22-33 |
1.41 |
1.20 |
1.05 |
0.82 |
0.67 |
|
21 |
23-36 |
1.72 |
1.49 |
1.27 |
1.06 |
0.86 |
|
22 |
24-39 |
2.08 |
1.82 |
1.57 |
1.34 |
1.12 |
|
23 |
25-42 |
2.48 |
2.20 |
1.93 |
1.66 |
1.14 |
|
24 |
26-45 |
2.95 |
2.62 |
2.33 |
2.03 |
1.76 |
|
25 |
27-48 |
2.78 |
2.46 |
2.16 |
||
|
26 |
28-48 |
3.30 |
2.94 |
2.60 |
||
|
27 |
29-48 |
3.80 |
3.50 |
3.12 |
||
|
28 |
30-50 |
4.14 |
4.10 |
3.70 |
||
|
29 |
31-52 |
4.14 |
4.10 |
3.70 |
||
Farklı giriş havası ve su sıcaklıkları altında su direnci için düzeltme faktörü K4
|
Kafa rüzgarı hızı |
2.0 |
2.3 |
2.5 |
2.7 |
3.0 |
3.3 |
3.5 |
|
katsayı |
0.9 |
0.96 |
1.0 |
1.04 |
1.1 |
1.16 |
1.2 |
PS: 1. Yukarıdaki düzeltme faktörleri, çeşitli birimlerin ortalama değerlerine göre belirlenir. Küçük birimler için (0 5 ~ 15), 0.95 ile çarpın; Büyük birimler (50-200) için 1.08 ile çarpın.
2. Yukarıdaki düzeltme faktörleri yaklaşık değerlerdir ve yalnızca referans içindir.
Farklı rüzgar hızları, giriş hava sıcaklığı ve su sıcaklığı koşulları altında düzeltme:
Gerçek soğutma kapasitesi= Tablo 1 × K1 × K3'ten soğutma kapasitesi
Gerçek su akışı= Tablo 1 × K1 × K3'ten su akışı
Gerçek su direnci= Tablo 1 × K2 × K4'ten su direnci
Örnek:Yg -20 klima seçerek, soğutma bobin yüzü rüzgar hızı 2,5 m/s'dir. Tablo 1'e göre, soğutma kapasitesi 150.8 kW, su akışı 26.21 m³/s ve su direnci 14.07 kPa'dır. Giriş havası kuru-bunulb sıcaklığı 27 derece, ıslak çapa sıcaklığı 21 derece, giriş su sıcaklığı 7 derecedir ve çıkış su sıcaklığı 12 derecedir.
Çözüm:Tablo K1'den, düzeltme faktörü k 1=1. Tablo K2'den, düzeltme faktörü k 2=1. 27.
Öyleyse:
Gerçek soğutma kapasitesi (q)= Standart Durum Soğutma Kapasitesi × K 1=150. 8 × 1. 14=171. 91 kW.
Gerçek Su Akışı (V)= Standart Durum Su Akışı × K 1=26. 21 × 1. 14=29. 88 m³/s.
Gerçek su direnci (P)= Standart Durum Su Direnci × K 2=14. 07 × 1. 27=17. 87 kPa.
Isıtma, su hacmi, su direnci
Isıtma Koşulları: Hava giriş sıcaklığı 15 derece, su giriş sıcaklığı 60 derece
|
Model |
İki sıra boru |
dört sıra boru |
altı sıralı boru |
sekiz sıralı boru |
||||||||
|
Isıtma(KW) |
Su hacmi (m/h) |
Su direnci (KPA) |
Isıtma (KW |
Su hacmi (MH) |
Su direnci (KPA) |
Isıtma (KW) |
Su hacmi (m³h) |
Su direnci (KPA) |
Isıtma(KW) |
Su hacmi m/h) |
Su direnci (KPA) |
|
|
Zk -05 |
34.1 |
3.23 |
10.1 |
50.6 |
5.01 |
9.76 |
59.2 |
6.49 |
16.99 |
77.1 |
7.85 |
10.44 |
|
Zk -10 |
67.1 |
5.89 |
10.5 |
99.8 |
10.35 |
11.65 |
124.8 |
12.96 |
10.08 |
151.0 |
15.70 |
12.82 |
|
Zk -15 |
101.8 |
9.16 |
9.8 |
149.7 |
15.08 |
7.21 |
173.5 |
19.5 |
12.11 |
205.1 |
23.52 |
15.12 |
|
Zk -20 |
135.6 |
12.14 |
9.8 |
199.0 |
20.16 |
8.25 |
248.8 |
26.21 |
14.07 |
289.3 |
31.96 |
17.48 |
|
Zk -25 |
168.7 |
15.83 |
11.6 |
249.5 |
25.12 |
10.24 |
311.2 |
33.90 |
11.77 |
353.3 |
39.11 |
14.76 |
|
Zk -30 |
202.6 |
19.2 |
11.8 |
304.5 |
30.12 |
11.16 |
380.9 |
38.90 |
13.10 |
448.3 |
47.00 |
16.28 |
|
Zk -40 |
270.4 |
24.82 |
12.4 |
399.2 |
40.03 |
12.93 |
480.8 |
51.61 |
15.73 |
592.4 |
62.27 |
19.20 |
|
Zk -50 |
337.3 |
30.61 |
10.4 |
512.3 |
50.25 |
7.47 |
556.8 |
64.52 |
17.00 |
641.8 |
74.93 |
15.70 |
|
Zk -60 |
404.7 |
37.24 |
9.4 |
609.4 |
60.04 |
7.47 |
581.2 |
77.42 |
17.00 |
766.8 |
93.67 |
15.70 |
|
Zk -80 |
539.5 |
49.1 |
9.1 |
796.0 |
79.88 |
8.5 |
386.2 |
102.89 |
19.5 |
1006.0 |
124.62 |
17.9 |
|
Zk -100 |
674.5 |
61.38 |
9.5 |
985.1 |
99.41 |
8.5 |
1127.6 |
128.35 |
19.5 |
1272.3 |
155.46 |
17.9 |
|
Zk -120 |
808.9 |
73.65 |
9.5 |
1185.9 |
118.91 |
8.5 |
1362.5 |
153.91 |
19.5 |
1533.6 |
186.51 |
17.9 |
|
Zk -160 |
1077.8 |
101.65 |
11.2 |
1576.0 |
158.48 |
10.3 |
1688.4 |
204.67 |
20.1 |
2083.2 |
255.93 |
32.4 |
|
Zk -200 |
1346.2 |
127.25 |
12.8 |
1970.8 |
199.3 |
13.1 |
2032.7 |
255.86 |
26.4 |
2606.2 |
310.22 |
42.4 |
Not: 1. Birimin 2,5m/s'lik bir kafa rüzgarı hızında performans referansı
2. Bobin, sıcak ve soğuk uygulamalar için çift amaçlı bir bobindir
DX hava işleyicisinin temel özellikleri
● Doğrudan genişleme bobini:
Sistemin çekirdeği, soğutucunun hava ile doğrudan ısıyı değiştirmek için buharlaştığı (soğutma modunda) veya yoğunlaştığı (ısıtma modunda) bir DX bobinidir.
● Kompakt ve basitleştirilmiş tasarım:
Soğutucular, pompalar ve geniş borular gibi ek bileşenlere ihtiyaç duymadan, DX hava işleyicileri daha küçük bir ayak izine sahiptir ve kurulumu daha kolay olabilir.
● Verimli hava dağılımı:
Fan veya üfleyicilerle donatılmış ünite, geri dönüş havasına çeker, filtreler ve koşullu havayı bina boyunca dağıtmadan önce DX bobininin üzerinden geçirir.
● Zonlu Kontrol:
DX hava işleyicileri genellikle bir binanın farklı alanlarında bağımsız sıcaklık kontrolüne izin vererek ayrı bölgelere hizmet edecek şekilde yapılandırılabilir.
● Hızlı yanıt:
Doğrudan soğutucu döngüsü hızlı soğutma veya ısıtma sağlar, yük koşullarındaki değişikliklere hızlı bir şekilde yanıt vererek yolcu konforunu iyileştirir.
Çatı katı HVAC birimlerinin uygulamaları
● Ticari binalar:
Merkezi soğutulmuş su sistemlerinin soğutma yükü ile haklı olmadığı ofisler, perakende alanları ve restoranlar için idealdir.
● Konut kompleksleri:
Verimli, lokalize klima için genellikle çok aileli veya yüksek katlı konut ayarlarında kullanılır.
● Karma kullanım gelişmeleri:
Zonlu klima gerektiren çeşitli doluluk desenlerine sahip binalar için uygundur.
